液氯鹤管

日期:2018-07-18 / 人气:3264

液氯鹤管 — 顾名思义,是用做液氯装卸作业的鹤管。

首先来了解一下什么是液氯,液氯为黄绿色的油状液体,有毒,在15℃时比重为1.4256,在标准状况下,沸点为-34.6℃,凝固点为-101.5℃。在水分存在下对钢铁有强烈腐蚀性。液氯为基本化工原料,可用于冶金、纺织、造纸等工业,并且是合成盐酸、聚氯乙烯、塑料、农药的原料。用高压钢瓶包装,净重500kg、1000kg;槽车罐装,净重25吨左右/罐。贮于阴凉干燥通风处,防火、防晒、防热。

由上可见,液氯为腐蚀性有毒介质,需要采用特殊的装车鹤管进行装卸操作,通常鹤管型号为AL1512,字母AL代表陆用液体装卸臂,第一位数字1代表顶部装卸,第二位数字5代表液相管的旋转接头数量为5,第三位数字1代表气相管形式为上接式,第四位数字2代表液相管形式为下接式。



液氯鹤管参数:

  1. 设计压力:2.5MPa;试验压力:3.75MPa
  2. 设计温度:-35℃~+60℃
  3. 输送介质:液氯
  4. 接管法兰标准:HG20592-97
  5. 公称尺寸:液相:PN2.5 DN50 ; 气相:PN2.5 DN50
  6. 接车形式:法兰

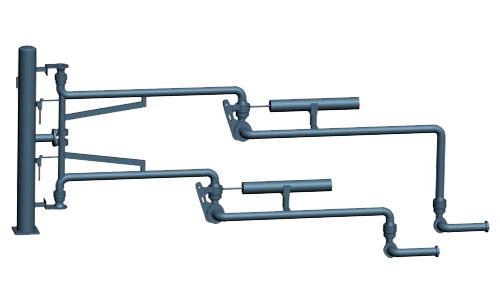

液氯鹤管主要结构:

  1. 立柱:起支撑作用,承受臂展开时的翻转力矩
  2. 旋转接头:由转动件及密封件等组成,主要用于连接液体装卸臂的不同组件作相对旋转的并能承受荷载的部件
  3. 内臂:用于连接输送管道,并与外臂连接的部件
  4. 外臂:可在水平面和垂直面的范围内转动,主要用于装卸臂同槽车、槽船调整对接工作位置的部件
  5. 平衡器:用于平衡外臂转动力矩的部件
  6. 球阀:手动控制装卸开关

液氯鹤管主要材质:

  1. 管道:16Mn;
  2. 球阀:衬四氟
  3. 旋转接头:外圈30CrMo或45钢,内圈16Mn
  4. 主密封圈:PTFE,不锈钢骨架
