LNG超低温鹤管
日期:2017-09-14 / 人气:11121
型号:LNG专用
组成:立柱、液相臂、气体回收臂、平衡装置、氮气吹扫装置、导静电装置、旋转接头以及紧急切断阀
适用介质:LNG 、液氮
管道材质:304不锈钢
液/气相口径:DN50/DN50
工作温度:-196~256℃
工作压力:-0.08~6.0MPa
LNG鹤管、低温装车臂(低温鹤管)应能适用低温操作条件、使用寿命长、安全可靠等特点。
LNG鹤管、低温装车臂(低温鹤管)应能保证实现装车平台与槽车之间的连接,满足流体流通的要求。在总体设计或零部件选型设计时应考虑更换旋转接头密封圈的方便。同时为了作业的安全,必须防止静电、摩擦或碰撞产生火花。
LNG鹤管(低温鹤管)结构:
LNG鹤管、低温装车臂由立柱、液相臂、气体回收臂、平衡装置、氮气吹扫装置、导静电装置、旋转接头以及紧急切断阀等机构组成。
LNG鹤管、立柱下端配置有连接底板,采用4根螺栓固定于装车平台上。

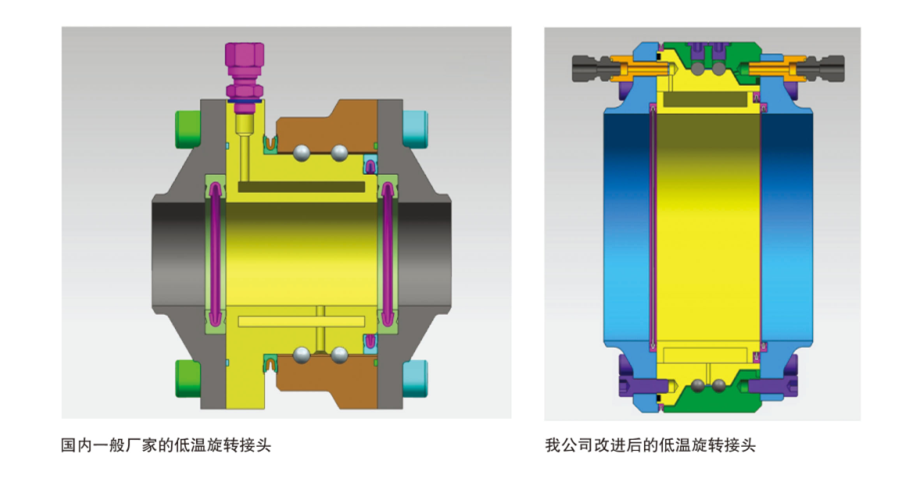

LNG鹤管、旋转接头要求密封可靠、转动灵活并具有较高的强度,使用寿命长。密封圈的更换方法简单方便。制造低温装车臂的原材料必须有质量合格证明书。
LNG鹤管(低温鹤管)工艺方法:
1.内外圈复式滚道由精密数控车床一次加工完成,保证尺寸精度
2.内圈不锈钢密封面经镜面抛光
3.外圈均经过T235调质处理
4.密封面(金属密封面及密封圈密封面)均采用镜面抛光
5.各工序有严格的检查
6.LNG鹤管(低温鹤管)管线焊接所有工艺管线均采用TIG钨极氩弧焊, 焊缝经探伤检查,达到Ⅱ级以上要求。
江苏菲诺机械设备有限公司提供专业生产的(鹤管)流体装卸设备,产品规格品种齐全、使用安全可靠、操作轻便灵活、安装维修方便、密封性能优越,本公司设计制造的低温鹤管能为LNG的储运提供良好的安全保障。
序号 | 项目内容 | 要求 | 序号 | 项目内容 | 要求 |
1 | 型号 | AL 2543 | 19 | 装载端连接 | DN50/HG20592-2009 PN25 RF |
2 | 处理的介质 | LNG | 20 | 气相端连接 | DN50HG20592-2009 PN25 RF |
3 | 液相直径 | DN80-50 | 21 | 排放接口连接 | Yes |
4 | 气相直径 | DN80-50 | 22 | 氮气吹出系统 | 3/4吋 、1吋 |
5 | 操作压力 | 0. 5Mpa | 23 | 低温隔离阀门 | 2“球阀,液相臂和气相臂各一个 |
6 | 设计压力 | Liquid:1.6MPa | 24 | 内臂 | SS304L |
7 | 操作温度 | -196- 65摄氏度 | 25 | 外臂 | SS304L |
8 | 设计温度 | -196/65摄氏度 | 26 | 立柱 | CS |
9 | 黏度 | 0.1336CP | 27 | 接头/旋转接头 | SS304L |
10 | 密度 | 447.8(liquid) Kg/m3 | 28 | 平衡单元 | CS |
11 | 流量(最大) | 装车:80(liquid) m3/h, , | 29 | O型环 | PTFE |
12 | 地震载荷 | 0.2 G | 30 | 垫圈 | 金属缠绕垫/PTFE |
13 | 允许压力下降 | 0.03MPa | 31 | 低温隔离球阀 | Yes |
14 | 气体回收 | Yes | 32 | 排放连接 | Yes |
15 | 操作 | Manual 手动 | 33 | 可移动弯管 | Yes |
16 | 内臂尺寸 | DN80 | 34 | 氮气吹除系统 | yes |
17 | 外臂尺寸 | DN80-50 | 35 | 基础螺栓 | Yes |
18 | 平衡类型 | 弹簧 | 36 | 停车锁紧装置 |
Yes |
