不锈钢内浮盘

日期:2017-10-21 / 人气:1437

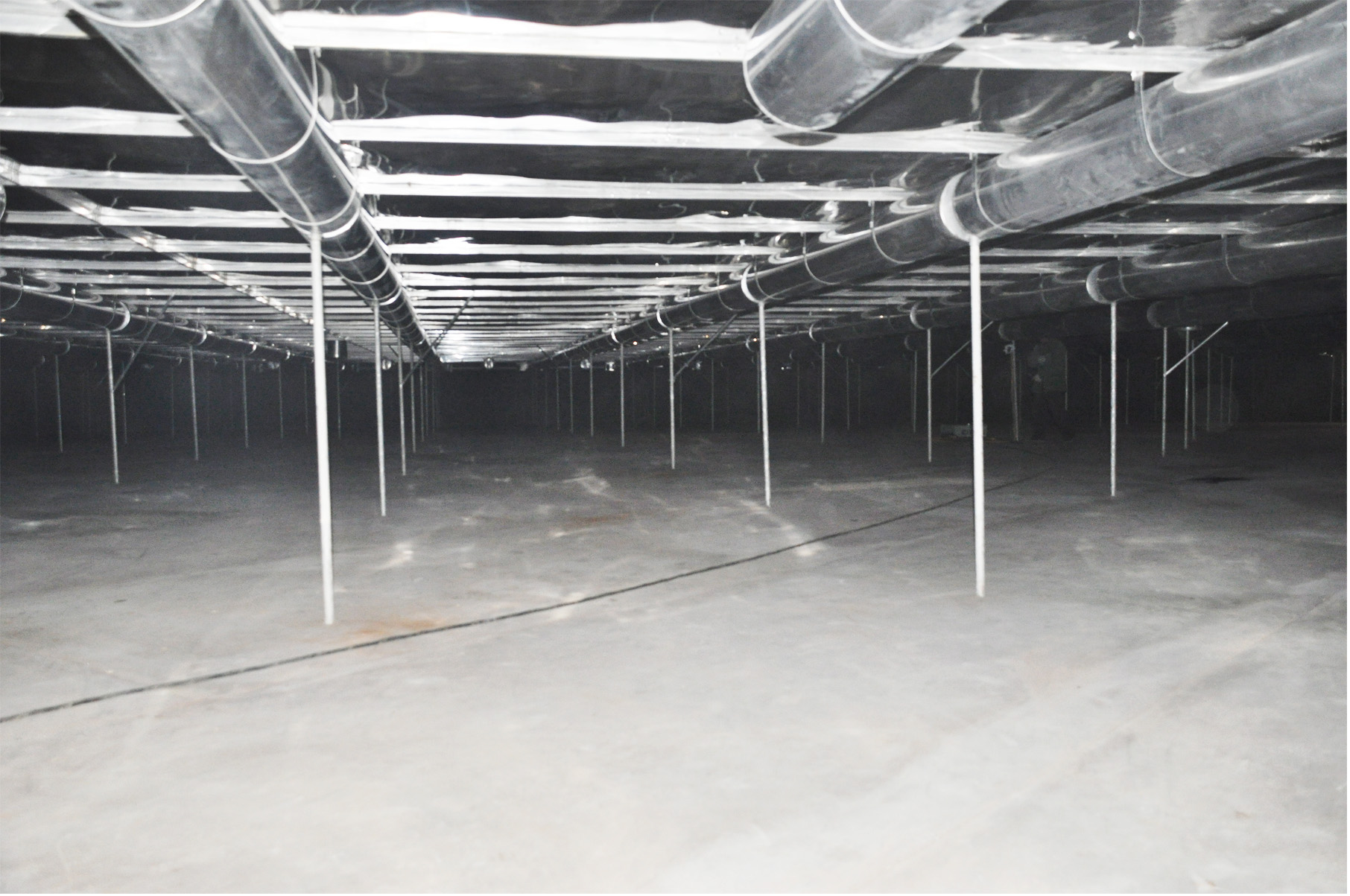

组装式不锈钢内浮盘采用了井字形结构。即浮盘的骨架成井字形;所用材料均为不锈钢材质,增加浮盘的整体结构强度,相应延长了浮盘的使用寿命。

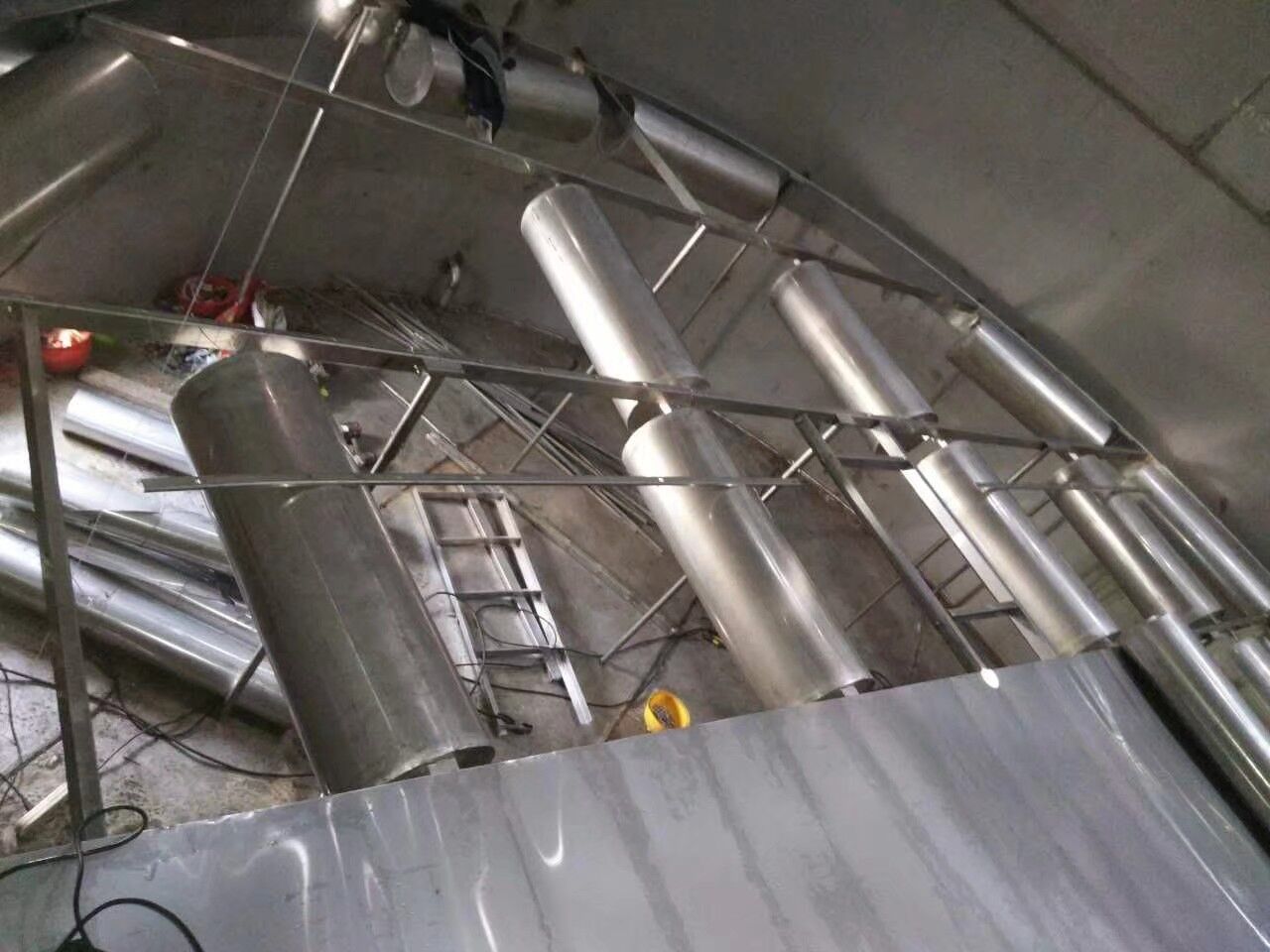

组装式不锈钢内浮盘技术采用了小截面浮子,确保每只浮子均可通过人孔,每只浮子采用不锈钢板卷制成型,在浮子上面有一焊缝,浮盘运行时该焊缝处于液面以上,与介质不接触,因而减少了泄漏的可能性。

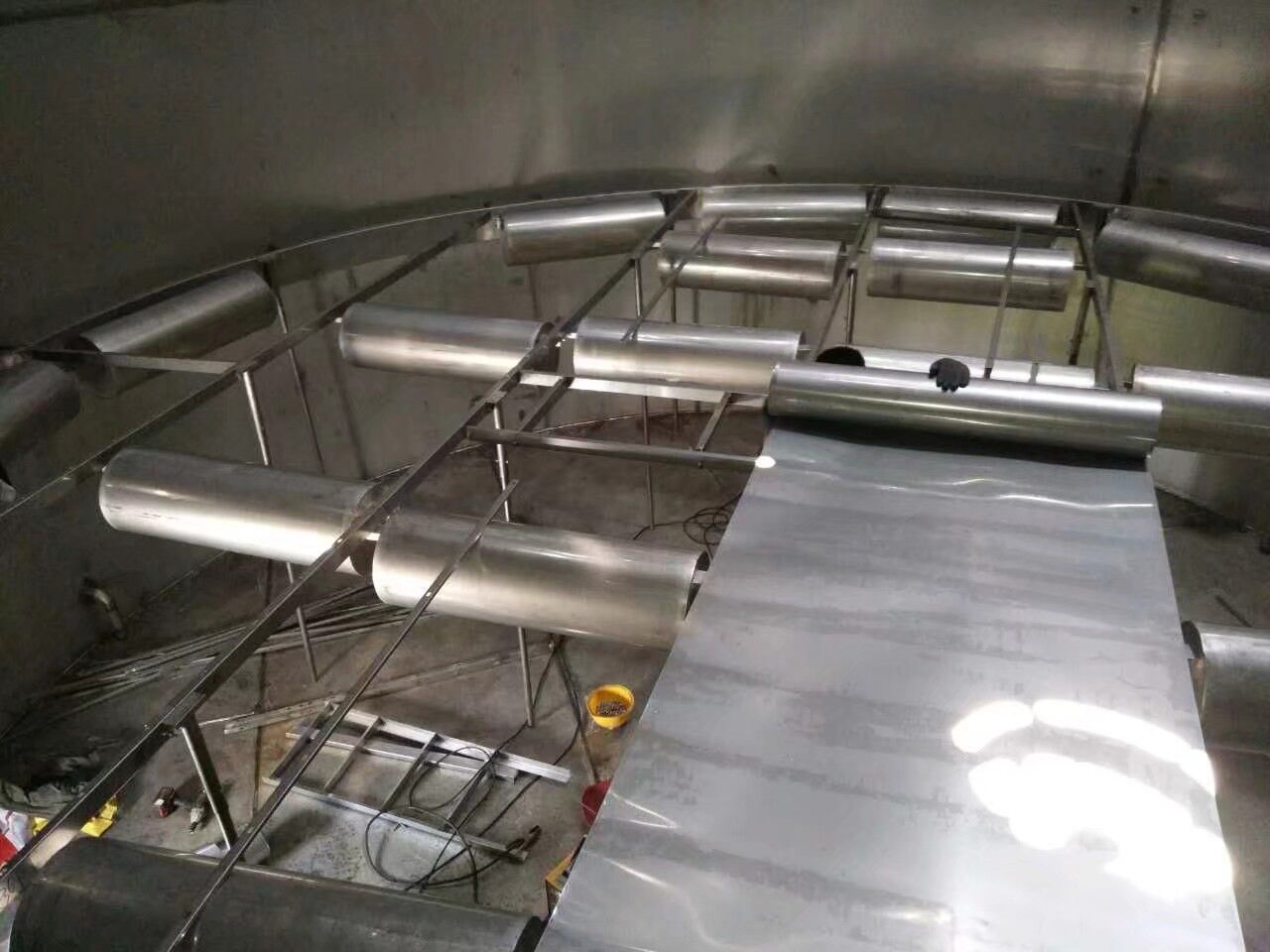

外圈浮子集中分布,在外圈沿周边密封带附近,均匀设置了多个浮子,使密封带受力均匀,减少了浮盘在运行过程中产生的密封带与罐壁之间产生的摩擦力,同时也增加了密封带附近的结构强度,保证了浮盘密封带的运行安全,不会出现卡盘现象。

组装式不锈钢内浮盘安装简易、迅速、维修成本低;采用螺栓连接,无需焊接,特别适用于改造罐;零部件实现模具化,标准化生产,互换性好。

主要用料:

1、面板,厚度为0.5mm不锈钢卷板;

2、骨架为不锈钢板弯制成型;

3、支腿为不锈钢管;

4、浮筒为不锈钢板卷制;

5、密封胶带根据储存介质不同,选用相应形式的胶带和材料,常用型式有舌型及囊式。
