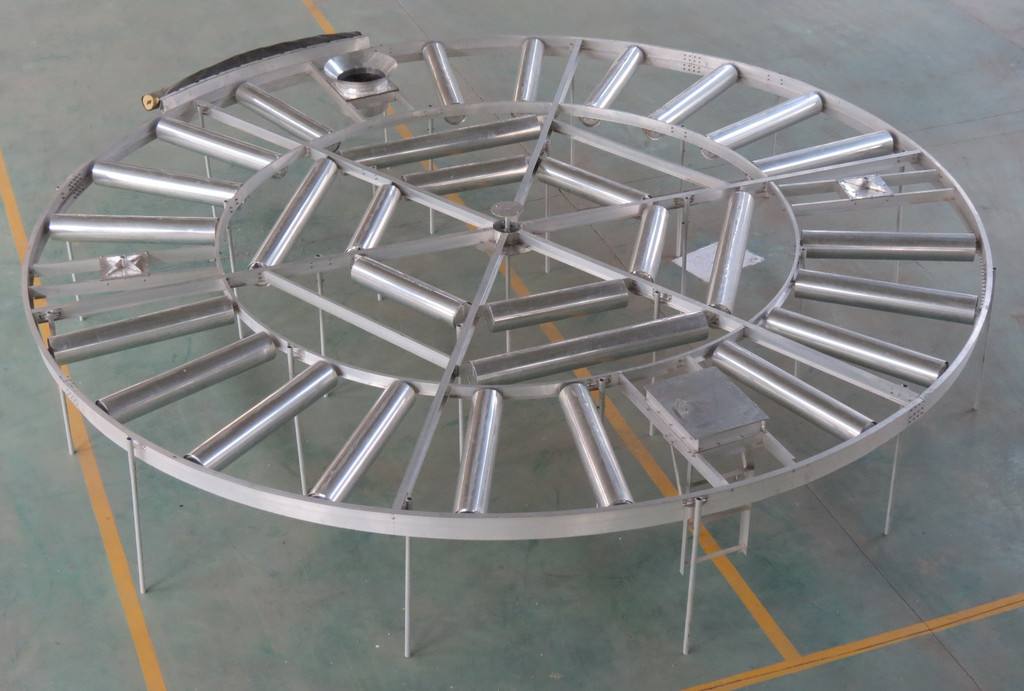

组装式六边形铝制内浮盘
日期:2017-10-21 / 人气:8318
新型组装式内浮结构特点:
◆ 特有的蛛网状六边形结构
新型式内浮采用了特有的蛛网状仿生六边形结构,因而在使用相同总量的材料时,其结构强度大、稳定性好。
◆ 小尺寸多浮子分布,增加运行可靠性
采用比其他厂家较小尺寸的浮子,因而浮子数量多,使浮子泄露造成整个浮盘的倾斜、卡盘现象,增大了浮盘的可靠性。
◆ 采用小尺寸的浮子,使浮子离面板之间的距离小,骨架下端在液面以下,因而骨架与骨架之间分割液面,使液面形成许多的小气室。小气室对运行中产生的液面波动有较好的阻尼作用,吸收运动时产生的冲击,确保运行平稳。
◆ 外圈浮子集中分布,保证密封运行可靠、平稳新型组装式内浮采用了独特的浮子布置形式,其中,在外圈、沿周边密封带附近,均匀设置了多个浮子,使密封带受力 均匀,用于克服浮盘在运行过程中产生的密封与罐壁之间的摩擦,同时也增加了密封带附近的结构钢度,从而保证了浮盘密封带的运行安全。不会出现卡盘现象。
采用特制铝管作为浮子管
新型组装式浮盘专门定制,采用了用于浮子的铝合金管,因而无轴向焊缝,减少了泄露的可能性。
节能、降耗
节能效果显著,可达到 98% 以上,浮盘设计确保油气空间最小,有效减少了介质的蒸发量,降耗率达到 98% 。使用安全,减少环境污染。
储罐利用率高
由于油气空间小 ,一般低于 90MM ,整个结构只有 300MM 厚,因此相比较其他浮盘增加了储罐空间,提高储罐的储存利用率。
安全简易、迅速、维修成本低
浮盘安装用螺栓连接,无需焊接,特别适用于改造罐;零部件实现模具化、标准化生产,互换性能好。
浮子:采用铝合金板、冷拔成形的无缝铝管制成浮筒,确保浮筒不会漏油,其浮力设计超过浮盘总重量的两倍。
组合骨架:标准化的铝合金组合骨架,边缘板设计确保浸入储液中≥ 100mm 。
防转机构:用垂直张紧的不锈钢钢丝绳索,使浮盘维持在中心位置,防旋转装置安装在浮顶边缘,增大翻转力矩,有效防止浮盘旋转及倾斜。
通气阀:按 API 标准 H.6.2 设计的排气阀排放面积不小于 0.8 ㎡,并能根据罐内压力自动开关调节
浮盘人孔:人孔设计开启自如,保证安装,维修人员顺利地自由上下,周边用符合介质条件的密封条密封,下框浸入液面不小于 100mm , 密封效果良好。
支腿 / 可调支腿:浮盘下部设有符合安装,维修时用以支撑的支腿,支腿条用铝合金管材制作,分布均匀 ,其承载能力大于浮盘临界压力,并可根据罐底结构自由调整高度。
量油孔:根据储罐计量方式的要求进行设计、制造,其下部浸入液面不小于 100mm , 上部有弹性橡胶膜封闭。
